Уважаемые посетители!!!

Моей целью изложенного является то, чтобы передать Вам свои знания из практики, то-есть, сэкономить Ваше время на поиск той или иной технической литературы для  получения необходимой Вам информации.

Итак Вы допустим начинающий электрик, у Вас в Вашем обслуживании находится служебное помещение, где вход посторонним лицам строго запрещен,- это электрощитовая.   Вы должны знать: какие электрошкафы находятся в этом помещении?, для чего они предназначены?  В каждом шкафу на внутренней стороне дверцы указаны электрические схемы.  Вы должны изучить, знать, какую информацию содержит та или иная схема?, какие токоведущие детали находятся в том или ином шкафу?, их предназначение, принцип их работы и устройства.



1298803501_97341[1]

Электрооборудование щитовой

Приведу Вам пример современного электрооборудования, установленного в помещении электрощитовой.  На наружной дверце первого шкафа Вы можете наблюдать такую надпись:  ШВ-1 Ввод от ТП.  Надпись обозначает следующее: вводный шкаф запитываемый от трансформаторной подстанции.  Вы открываете дверцу шкафа \ШВ-1 Ввод от ТП\, на внутренней  стороне дверцы расположена электрическая схема, схема к примеру будет нести в себе следующую информацию в зависимости от прокладки силовых магистралей до здания и в самом здании:   в здание как правило заводятся две силовые магистрали  \ Ввод-1 от ТП-1, Ввод-2 от ТП-2\.  Почему именно две силовые магистрали?  Потому что при отключении одной из магистрали по какой либо причине, вторая магистраль смогла бы обеспечить это здание электроэнергией.

ktpg[1]

Отключение одной из магистрали может связано быть с повреждением кабеля  при проведении работ каких либо инженерных коммуникаций.

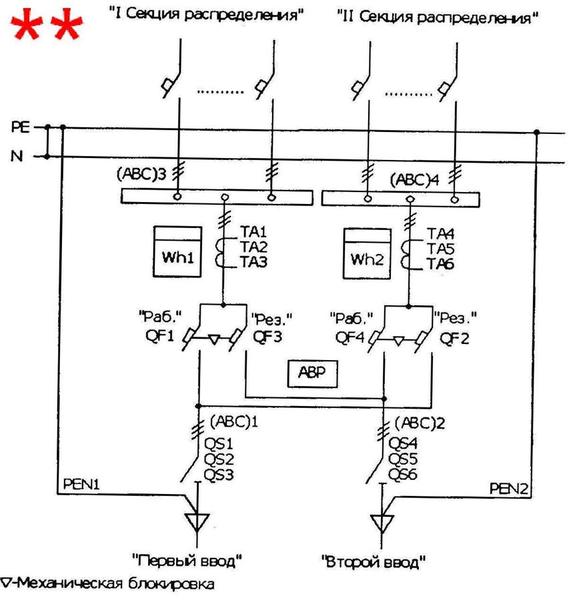

При вводе двух магистралей в ШВ-1  через перекрестное подключение, вводы от ШВ-1   питают через плавкие предохранители  шкафы  РП-1, РП-2, АВР.   Так же  в ШВ-1  при двух вводах соответственно в схеме будут указаны два прибора-  измерительных трансформаторов тока.

На наружной дверце второго шкафа мы наблюдаем надпись:  РП-1  Ввод от ШВ-1.  Данная надпись имеет следующее пояснение:  первый распределительный пункт запитан от вводного шкафа  ШВ-1.  Открываем дверцу шкафа  РП-1  и на внутренней стороне дверцы указана следующая схема, которая может содержать такое пояснение:  в РП-1  заведены три фазных провода, каждый фазный провод имеет контакт с шиной \токоведущей частью\.  От каждой шины отводится определенное количество плавких предохранителей, от каждого плавкого предохранителя отводится своя линия.

Razediniteli-predokhraniteli-RP[1]

Замена плавкого предохранителя

В зависимости от нагрузки на определенную линию, плавкий предохранитель необходимо устанавливать именно тот, какая нагрузка будет соответствовать этой линии.  Выражаясь простым языком, опять же нам необходимо вернуться к такому предмету как физика.  Мощность определяется как произведение силы тока и напряжения.  Отсюда принимаем значение силы тока как мощность \Вт.\ поделенную на напряжение участка электрической цепи.  К примеру предполагаемая нагрузка в электрической цепи в зависимости от подключаемых приборов составляет восемь с половиной киловатт ,5 кВт\, приборы запитаны от электрической сети в 220 вольт.  Определяем какой необходимо установить плавкий предохранитель на свою силу тока, для расчета переводим киловатты в ватты и получаем следующее:  Р=IU,   I=P\U=85000=38.             Отсюда принимаем близкую по своему значению силу тока.  Следовательно нам необходимо установить плавкий предохранитель на данную нагрузку в 40 ампер.  Каждая линия питает один, два групповых щитка рабочего освещения.

Электропитание здания

Шкаф  РП-2  аналогично РП-1  питает свои линии, к примеру РП-1  питает линии здания левого крыла, РП-2  питает линии здания правого крыла.  Допустим когда мы обслуживаем групповой щиток расположенный в здании левого крыла \в левой половине здания\, — соответственно при необходимости отключаем  РП-1 от питания.  Следующий шкаф с надписью \АВР от ШВ-1\  означает автоматическое включение резерва от вводного шкафа.  АВР   представляет собой следующее, при выходе из строя одной из линии происходит автоматическое переключение на вторую линию \магистраль\.  АВР включает в себя основные контакты контакторов, в зависимости от специфики здания \больница, школа и т.д.\ к примеру может питать один или несколько групповых щитков аварийного освещения, пожарную и охранную сигнализацию, телефонную связь и интернет.

Сама схема АВР включает в себя различное описание электрической схемы, к примеру:  трех полюсные разъединители, замыкающие и размыкающие контакты электрического аппарата, трех полюсные контакты электрического аппарата замыкающие.  Ну и наконец чтобы Вам не быть в какой то степени в неведении, Вам необходимо будет самостоятельно изучить все графические обозначения \символы\ в различных схемах.

В дальнейшем это будет для Вас отдельная тема, где мною будет Вам предоставлена информация в обучении связывать символы  между собой и давать полное, квалифицированное объяснение различных схем, связанных с электрикой, электротехникой и электроникой.
