Как устроена и работает охранная сигнализацияВопросы безопасности жилища и сохранения имущества волнуют каждого владельца квартиры. Люди решают их разными способами, включая установку охранной сигнализации, позволяющей эффективно выявить возникновение нестандартной ситуации в зоне своего проживания, принять действенные меры по предотвращению хищений.

Под термином охранной сигнализации понимается комплекс технических средств, работающих в автоматическом режиме, который предназначен для выявления случаев несанкционированного доступа людей в защищаемую зону и принятия эффективных мер к их пресечению.

Принцип работы охранной сигнализации

Обычно контролируемое пространство разделяют на несколько составных зон, включая:

1. внешние рубежи наблюдения подхода к дому;

2. внутреннее пространство квартиры;

3. состояние ограждений строительных конструкций с возможностью проникновения через: стены, окна и двери, крышу, подвальные помещения.

Упрощенную структуру подобной системы можно представить в виде:

  • системы наблюдения за охраняемой зоной;

  • логического блока, обрабатывающего и передающего поступающую информацию;

  • устройств оповещения;

  • каналов и средств связи.

Взаимосвязь элементов показана на картинке.

Принцип работы охранной сигнализации

Система контроля состояния охранной зоны

Чувствительным элементом системы выступает датчик-извещатель, который может отслеживать постороннее проникновение на территорию допуска по разным принципам, например:

  • разрыва электрической цепи при обрыве незаметной тонкой проволочки, спрятанной в траве около дома или наклеенной тонким шлейфом фольги по поверхности стекла либо стены;

  • срабатывания микровыключателя при открытии двери или под весом тела злоумышленника на контролируемой площадке;

  • перемещения магнита относительно герконового реле;

  • удара в стекло и многих других факторов.

По принципам срабатывания извещатель бывает:

  • электроконтатным;

  • магнитноконтактным;

  • ударноконтактным;

  • пьезоэлектрическим;

  • емкостным;

  • оптико-электрическим;

  • звуковым;

  • ультразвуковым;

  • комбинированным и других видов.

По типу контролируемой зоны извещатели подразделяют на:

  • объемные;

  • поверхностные;

  • линейные;

  • точечные.

Состав охранной сигнализации

Магнитноконтактные извещатели

Магнитные датчики (замки) монтируют над створками дверей и окон. Они состоят из комплекта герконового реле с магнитом и срабатывают при манипуляциях на открытие или закрытие полотна створки.

Как работает магнитоконтактный датчик

Недостатком такого типа датчика является возможность удержания его срабатывания от энергии поля постороннего мощного магнита, который могут использовать злоумышленники.

Извещатели разбития стекла

Стеклянные поверхности занимают большую плоскость на строительных конструкциях и легко разбиваются. Через сделанные проемы злоумышленникам не сложно проникнуть на охраняемую территорию.

Датчики разбивания стекла создают по разным принципам срабатывания, которыми пользуются преступники за счет:

  • нанесения ударов;

  • выдавливания;

  • нагрева.

Как работает датчик разбития стекла

Первоначально подобные датчики монтируются прямо на стекле. Они реагируют на акустические или механические колебания контролируемой поверхности.

Ударно-контактные и пьезоэлектрические извещатели действуют от колебаний механического характера.

Электроконтактные датчики контролируют целостность стеклянной поверхности, на которой они наклеены.

Пассивные звуковые извещатели работают от звука низкой частоты, создаваемого при ударе по стеклам и высокочастотным акустическим сигналам от разлетающихся осколков. Они сравнивают последовательность зафиксированных колебаний и, когда она соответствует разбитию стекла, выдают сигнал о срабатывании.

Звуковые колебания при разбитии стекла

Инфракрасные извещатели

Их создают по различным принципам: пассивного и активного вида.

Извещатели пассивные

Датчики этого типа контролируют определённую территорию по величине тепла в зоне охраны. Температура, создаваемая появившимся человеческим телом, хорошо чувствуется приемным устройством и приводит к срабатыванию системы.

Как работает инфракрасный датчик

Чтобы преступники смогли преодолеть зону срабатывания пассивного инфракрасного извещателя им необходимо надеть на себя костюм, полностью блокирующий излучение тепловых потоков тела в окружающую среду. Такими возможностями обладает, например, полная экипировка пожарного спасателя.

Как обманывают инфракрасный датчик

Извещатели активного типа

В состав такого датчика входят инфракрасный активный передатчик и приемник. Они работают в комплекте. Невидимый человеческому глазу луч излучения постоянно посылается от передатчика к приемнику. Если его перекрыть, то сразу происходит срабатывание сигнализации.

Как работает инфракрасный активный датчик

Преступники могут обойти этот луч, проползя снизу или перешагнув через него. Но, для этого им надо знать его местонахождение.

Как обмануть инфракрасный активный датчик

Радиоволновые датчики

Они работают по принципу излучения радиоволн в помещение и приема отраженных сигналов от всех предметов. Когда в комнате обстановка не меняется, то создается статическое равновесие. Если же начинается движение, например, идущим человеком, то суммарное сравнение волн начинает изменяться, что приводит к срабатыванию датчика.

Как работает радиоволновый датчик

Недостатком этой конструкции является то, что злоумышленник может очень медленно двигаться в контролируемой зоне и это позволит ему предотвратить возможность срабатывания сигнализации.

Емкостные датчики

Приборы этого типа имеют емкостной заряд, сбалансированный с окружающим пространством. Они регистрируют на изменение энергии электрического поля, расположенного около них. При приближении человека к извещателю уменьшается емкость заряженного конденсатора за счет стекания части заряда на тело и происходит срабатывание сигнализации.

Как работает емкостный датчик

Преступник может предотвратить работу емкостного датчика, если заблокирует путь стекания тока разряда конденсатора с себя. Для достижения этой цели достаточно использовать электрозащитные средства, которыми пользуются электромонтеры, работающие на оборудовании, находящемся под высоковольтным напряжением: диэлектрические перчатки, каску и костюм электрика.

Как обманывают емкостный датчик

Комбинированные извещатели

Они в своей конструкции объединяют функции инфракрасных пассивных датчиков, реагирующих на тепловую энергию человека и радиоволновые модели, учитывающие движение людей в контролируемом пространстве за счет искажения структуры электромагнитных волн.

Как работает комбинированный датчик

Комбинированные датчики преступникам довольно сложно обмануть из-за их высокой чувствительности и одновременного учета нескольких факторов срабатывания.

Конструкции чувствительных элементов, реагирующих на проникновение посторонних лиц, постоянно совершенствуются. Популярностью у населения пользуются датчики движения и системы видеонаблюдения.

О системе видеонаблюдения на видео (выбор, установка, бюджетные решения):

Современная система видеонаблюдения в наши дни – это обязательное условие сохранности материальных и нематериальных ценностей. Вы не сможете избежать рисков, если в доме или на предприятии не будет установлена надежная видеоохрана.

Одно только присутствие камер позволяет значительно снизить риск противоправных действий. Преступники, замечая наличие подобных устройств, отказываются от своего желания проникнуть в дом, квартиру, офис или торговую площадь. Однако видеонаблюдение не только позволяет защититься от краж, но и повышает дисциплину персонала, работающего на охраняемом объекте.

Компания "Клен" - http://www.klenmarket.ru/ занимается оснащением ресторанов, кафе, баров, столовых, пищевых производств и магазинов различным оборудованием. Одной из услуг компании является проектирование, установка и настройка видеосистем безопасности на любых объектах, начиная от небольших объектов и заканчивая офисами крупных компаний и большими магазинами.

Вам  помогут выбрать наиболее оптимальное оборудование для вашего объекта, составить смету работ, учитывая доступный вам бюджет и произведут монтаж с учетом всех пожеланий. Установленная и настроенная система видеонаблюдения сможет сообщить вам о возгораниях, проникновении подозрительных лиц, опозданиях, бездействии сотрудников и т.д.

Компания предоставляет своим клиентам подробную консультацию и помогает с выбором подходящего оборудования, а также мест его размещения. Далее осуществляется непосредственно монтаж кабельной или беспроводной системы. После монтажа все приборы настраивают на движения, звуки и другие параметры. Настройка заканчивается тестированием системы.

При использовании любого вида датчиков следует учитывать, что они являются техническими средствами, которые выполняют только определённые функции. Их можно блокировать различными методами.

Поэтому, установив индивидуальную систему сигнализации, следует максимально маскировать ее датчики и блоки, ограничивать допуск любых окружающих лиц к охранной схеме. Чем меньше людей будет знать конкретные характеристики вашего оборудования, тем сложнее злоумышленникам будет его взломать.

Схема оповещения о несанкционированном проникновении

Если на датчик-извещатель возложена функция выявления нарушения, то на оповещатель — другие задачи:

1. отпугнуть потенциального преступника звуком сирены или светового сигнала;

2. или оперативно сообщить владельцу имущества о случае посягательства на его собственность либо скрыто вызвать представителей охраны или полицейскую бригаду для задержания преступника.

Для решения второй задачи все большей популярностью пользуются не проводные, а мобильные средства передачи информации, работающие по принципам сотовой связи и каналам интернет.

Принцип работы устройств логики

В зависимости от принципов построения системы контроля охранной зоны, схемы оповещения владельца помещения и охранных служб создаются различные конструкции приемно-контрольных блоков. Они обрабатывают информацию, поступающую от систем наблюдения, выявляют момент нарушения границ охраны и выдают команду на срабатывание оповещателей.

Среди них пользуются спросом заводские охранные устройства с программируемым под местные условия контроллером.

Каналы связи

Информация между внутренними устройствами охранной сигнализации передается по:

1. проводам;

2. радиоканалам.

Для осуществления второго способа необходимо на каждом блоке иметь автономный источник питания.

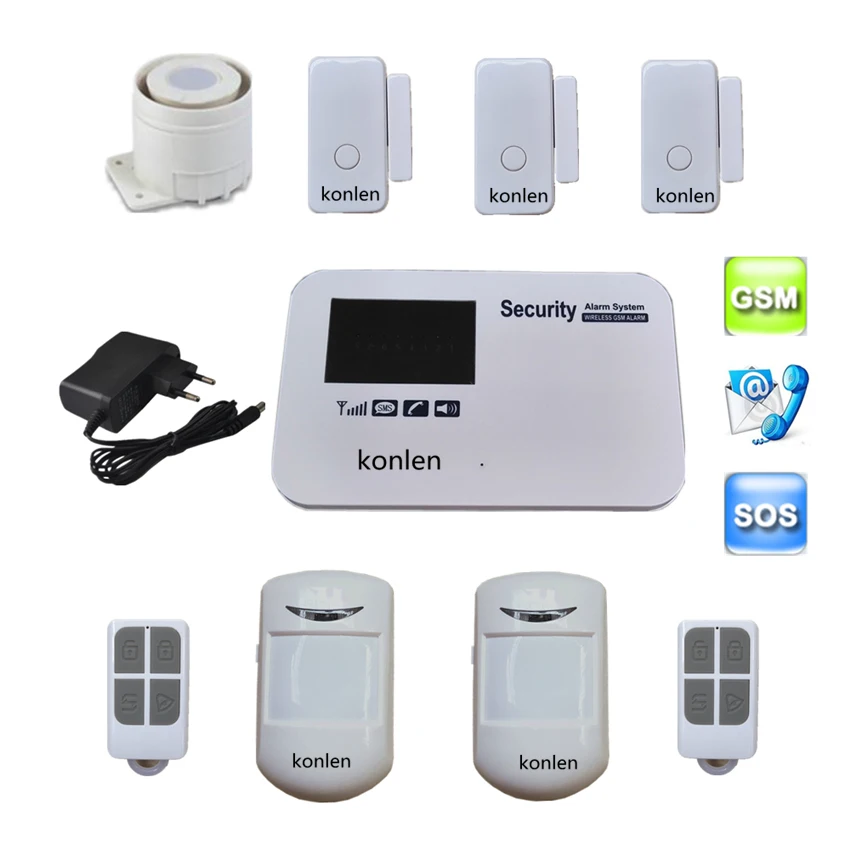

Продолжение статьи: Комплект охранной сигнализации Security Alarm System
