Содержание

Автолюбители, эксплуатирующие свои машины круглогодично, прекрасно знакомы с проблемой примерзания и обледенения «дворников». Чтобы вернуть резиновым элементам эластичность и работоспособность, их приходится постоянно очищать ото льда вместе с замерзшей зоной стекла. Если вы часто оказываетесь в подобной ситуации, вопрос нужно решать кардинально – организовать электроподогрев щеток стеклоочистителя. Дополнительное оборудование стоит недорого и устанавливается на автомобиль самостоятельно.

Дворники с подогревом

Способы оттаивания стеклоочистителей

Традиционно нижняя часть стекла обогревается путем обдува горячим воздухом, подаваемым вентилятором салонного отопителя. Проблема в том, что оттаивание происходит слишком долго: сначала необходимо прогреть двигатель и охлаждающую жидкость, чтобы получить теплый воздух, затем потребуется еще 15–20 мин на растапливание льда.

Существует несколько альтернативных вариантов решения вопроса:

организовать обогрев зоны покоя щеток с помощью накладного нагревательного элемента; приобрести готовые стеклоочистители со встроенной системой подогрева и подключить их к бортовой сети авто; самостоятельно изготовить нагревающий элемент и установить на штатные «дворники» с присоединением к электросети через прикуриватель либо отдельную кнопку.

Первый способ даст отличный результат при установке нагревателя на заднее стекло автомобиля. Дело в том, что на заводе оно проходит термическую обработку и не боится перепадов температур в разных зонах. Чего не скажешь о лобовом стекле, чей подогрев при морозе минус 15 °С и ниже спровоцирует появление трещин. Это следствие резкого повышения температуры на одном участке, на что трехслойная конструкция «триплекса» не рассчитана.

Прогрев нижней зоны стекла реализуется довольно просто: купите пленочный термоэлемент и приклейте к поверхности (в изделии предусмотрен липкий слой с одной стороны). Затем подсоедините к контактам провода, подключенные к прикуривателю либо отдельной кнопке.

Подогрев зоны покоя очистителей

Обратите внимание! При использовании нагревателя на переднем стекле не включайте его на морозе –15 °С и ниже. Сначала прогрейте автомобиль традиционным способом.

Установка подогреваемых «дворников»

Бескаркасные щетки, оборудованные заводскими термоэлементами, укомплектованы переходными модулями для крепления к стеклоочистителям автомобилей разных марок (количество – от 5 до 9 шт.). В продаже встречается несколько брендов, чьи изделия проверены водителями на практике: BREMAX, Burner и CHAMPION.

Чтобы сделать обогрев лобового стекла с помощью готовых «дворников», изучите инструкцию по эксплуатации изделия и установите их в таком порядке:

Демонтируйте штатные щетки с кронштейнов, а с новых деталей снимите пластиковые крышки адаптивных модулей. Выберите из комплекта подходящее крепление и зафиксируйте его на адаптере, аккуратно выведя проводку через специальное отверстие. Установите щетки на «дворники», пропустив провода внутри кронштейнов. Чтобы они не болтались, закрепите токонесущие жилы тонкими пластиковыми хомутами. Используя любое технологическое отверстие в перегородке, проложите проводку до кнопки либо гнезда прикуривателя.

Внимание! В местах крепления стеклоочистителей к приводным валам провода натягивать нельзя, иначе жилы быстро переломятся.

Для защиты электросети автомобиля включите в цепь питания подогревателей дополнительный предохранитель номиналом 5 А. Если необходимо задействовать включение от кнопки, то рекомендуется собрать схему с реле, позволяющую защитить клавишу от больших токов.

Практика автолюбителей, пользующихся заводскими щетками, показывает, что подогрев и оттаивание стекол под резинками происходит буквально за 2–4 минуты. Не обогреваемая зона остается покрытой льдом, который приходится растапливать горячим воздухом от печки.

Покупные щётки с подогревом

Сборка самодельного обогрева

Чтобы сделать подогреваемые «дворники», нужно разобраться, как устроены изделия заводского изготовления. Конструкция такова: к металлической полосе, которая служит основой щетки, приклеен пленочный нагревательный элемент, чьи контакты выведены наружу примерно посередине (где стоит крепление с фиксатором). Сверху нагреватель закрыт резиновым стеклоочистителем. Отсюда вывод: необходимо изготовить такие же плоские элементы и встроить их в штатные щетки.

Для работы вам потребуются такие материалы:

провод марки МГТФ – 0,03 мм2 в количестве порядка 10 м для нагревателя; то же, марки МГШВ либо ПВ-3 (0,12 мм2) для подсоединения; термоусадочная трубка на герметизацию пайки; фольга алюминиевая.

Примечание. Сопротивление греющего провода для одного стеклоочистителя должно составлять не менее 5 Ом. Это даст тепловую мощность около 35 Вт при токе в цепи 2,5 А.

Для изготовления нагревательного элемента своими руками первым делом нужно снять и разобрать «дворники». Цель – точно измерить длину и ширину будущего пленочного нагревателя, ориентируясь по размерам металлической основы. Дальше действуйте так:

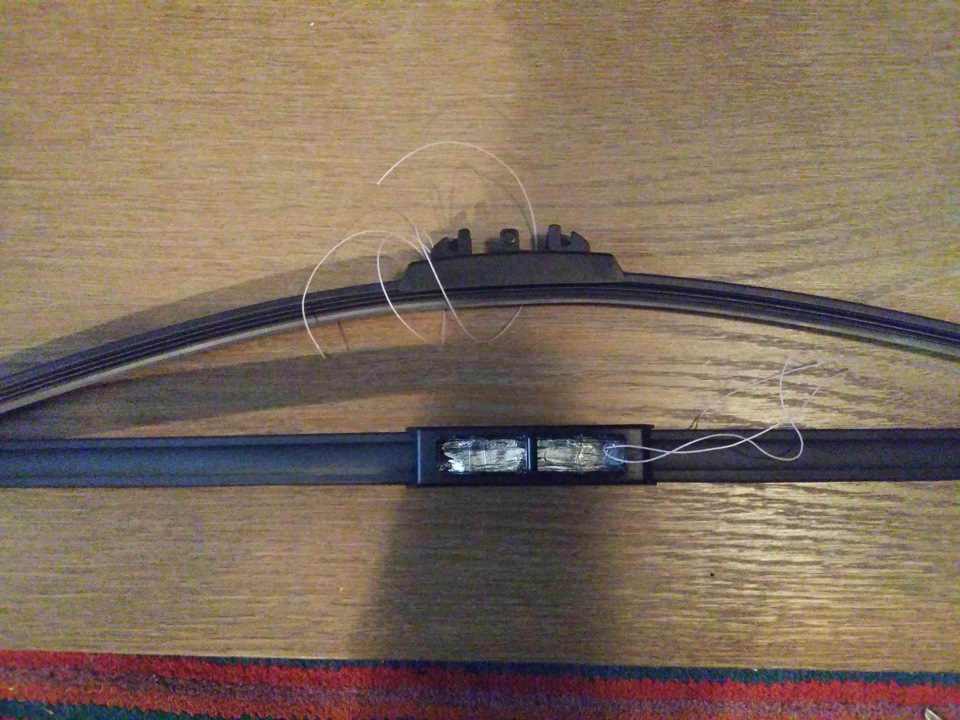

Вбейте в доску 2 гвоздя на расстоянии, равном длине основания щетки. Отрежьте кусок провода по сопротивлению (указано выше) и намотайте его между гвоздями таким образом, чтобы концы оказались по центру. Получившийся шлейф скрепите скотчем, снимите с гвоздей и оберните фольгой. Спаяйте концы греющего провода МГТФ с присоединительным кабелем ПВ-3. На стык наденьте изоляционную термоусадочную трубку и подогрейте ее зажигалкой.

Нагревательный проводПо окончании вложите самодельный нагреватель внутрь щетки, прижав его резинкой и пластмассовым фиксатором. Дальнейшая сборка и подключение к автомобильной бортовой сети выполняется по алгоритму, описанному в предыдущем разделе.

Совет. В процессе эксплуатации пользуйтесь самодельным подогревом кратковременно, дабы не разрядить аккумуляторную батарею. Включайте его на 3–5 минут, достаточных для оттаивания стекол.

Доработка силиконовых щеток

Многие хозяева автомобилей устанавливают вместо обычных «дворников» с резиновыми накладками стеклоочистители из силикона от бренда «Хорс». Изделия имеют 3 особенности:

Повышенная эластичность, не теряющаяся со временем. Внутри накладки выполнено продольное отверстие. Силикон способен выдержать нагрев до 250 °С.

В данном случае обогрев щеток делается с помощью нихромовой нити сопротивлением не менее 8 Ом. Если она закручена в спираль, то выровняйте проволоку путем нагрева малой газовой горелкой. Затем проденьте нить в отверстие и выведите концы посередине, проделав шилом наклонный канал. Чтобы припаять к нихрому медный провод, обработайте его кисточкой, смоченной в соляной кислоте. Дальше работайте по предыдущей схеме – соберите стеклоочистители и подключите их к электросети.

Если в силу разных причин вы не можете сами изготовить греющий элемент, то воспользуйтесь советом опытных водителей: перед тем как оставить авто на стоянке, приподнимите «дворники», чтобы они не обледенели и не примерзли к стеклу.
